Adityviosios gamybos technologijos
Adityvioji gamyba apima įvairias 3D spausdinimo technologijas, kurios skiriasi naudojamomis medžiagomis, gamybos principais, tikslumu ir pritaikymo galimybėmis. Nuo FDM ir SLA iki metalo miltelių lydimo ar rišiklio spausdinimo – kiekviena technologija turi savo privalumų, apribojimų ir tinkamiausių panaudojimo sričių.
Šiame straipsnyje trumpai apžvelgsime 7 pagrindines adityviosios gamybos technologijų kategorijas, jų veikimo principus, privalumus, trūkumus ir įrangos pavyzdžius.
1. Binder Jetting – rišiklio purškimas

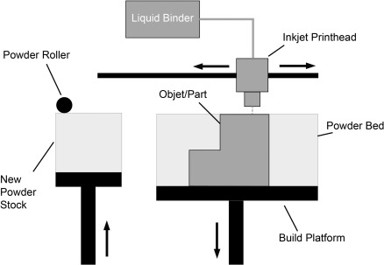

Binder Jetting – tai 3D spausdinimo technologija, kai skystas rišiklis selektyviai purškiamas ant miltelių sluoksnio ir taip sujungia pasirinktas medžiagos daleles. Procesas kartojamas sluoksnis po sluoksnio, kol suformuojamas visas gaminys.
Ši technologija gali būti naudojama įvairioms medžiagoms, įskaitant metalus, keramiką ir smėlį. Priklausomai nuo medžiagos, po spausdinimo gaminiui gali būti reikalingas papildomas džiovinimas, sukepinimas ar infiltracija.
Privalumai:
- Didelis gamybos našumas, ypač gaminant didesnius kiekius detalių.
- Nereikalingos tradicinės atraminės konstrukcijos.
- Galima naudoti metalą, keramiką, smėlį ir kitas miltelines medžiagas.
- Galimybė vienu metu gaminti daug detalių.
Trūkumai:
- Dažnai reikalingas papildomas gaminio apdorojimas.
- Gaminio matmenys ir mechaninės savybės gali keistis po sukepinimo.
- Metalinių detalių gamybos procesas yra sudėtingesnis nei vien tik spausdinimo etapas.
2. Directed Energy Deposition – tiesioginis energijos ir medžiagos nusodinimas
Directed Energy Deposition (DED) – tai adityviosios gamybos technologija, kai medžiaga, dažniausiai metalo viela arba milteliai, tiekiama tiesiai į spausdinimo zoną ir lydoma koncentruotu energijos šaltiniu, pavyzdžiui, lazeriu, elektronų pluoštu arba plazmos lanku.
DED technologija dažnai integruojama su kelių ašių CNC įranga. Tai leidžia ne tik gaminti naujas detales, bet ir atkurti, remontuoti ar papildyti esamus komponentus, taip pat dengti jų paviršius kita medžiaga.
Privalumai:
- Galimybė gaminti ir remontuoti metalines detales.
- Galima spausdinti ant jau egzistuojančių komponentų.
- Tinka didelių matmenų metalinėms konstrukcijoms.
- Gali būti integruojama su CNC apdirbimu.
- Galimybė naudoti skirtingas metalines medžiagas.
Trūkumai:
- Aukšta įrangos ir eksploatacijos kaina.
- Procesas reikalauja specializuotų žinių ir įrangos.
- Paviršiaus kokybė dažnai prastesnė nei kai kurių kitų metalo 3D spausdinimo technologijų, todėl gali būti reikalingas papildomas CNC apdirbimas.
3. Material Extrusion – medžiagos ekstruzija
Material Extrusion – viena plačiausiai naudojamų 3D spausdinimo technologijų kategorijų. Jos metu termoplastinė medžiaga arba kita tinkama medžiaga kaitinama, lydoma ir išspaudžiama per spausdinimo galvutę, formuojant gaminį sluoksnis po sluoksnio.
Plačiausiai žinomas šios kategorijos metodas yra FDM (Fused Deposition Modeling) arba FFF (Fused Filament Fabrication).
Privalumai:
- Prieinama ir plačiai paplitusi technologija.
- Palyginti paprasta įrangos priežiūra.
- Platus medžiagų pasirinkimas – PLA, PETG, ABS, ASA, TPU, nailonas ir kt.
- Tinka prototipams, funkcinėms detalėms ir mažoms serijoms.
- Galima spausdinti gana didelius gaminius.
Trūkumai:
- Matomi spausdinimo sluoksniai ir ribotesnė paviršiaus kokybė.
- Detalumo lygis priklauso nuo purkštuko skersmens ir sluoksnio aukščio.
- Mechaninės savybės gali skirtis skirtingomis spausdinimo kryptimis.
- Kai kurioms geometrijoms reikalingos atraminės konstrukcijos.
4. Material Jetting – medžiagos purškimas

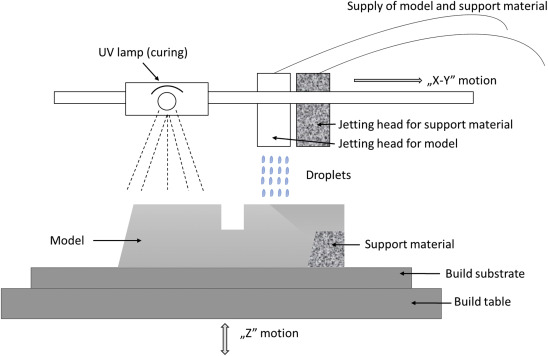

Material Jetting – tai technologija, kai skysta spausdinimo medžiaga labai mažais lašeliais purškiama ant gaminio formavimo paviršiaus ir kiekvienas sluoksnis sukietinamas, dažniausiai naudojant UV spinduliuotę.
Ši technologija leidžia vienu metu naudoti kelias medžiagas ir spalvas, todėl galima gaminti itin detalius, vizualiai sudėtingus prototipus.
Privalumai:
- Labai aukšta paviršiaus kokybė ir detalumas.
- Galimybė vienu metu naudoti kelias medžiagas.
- Galimybė derinti skirtingas spalvas viename gaminyje.
- Tinka vizualiniams ir funkciniams prototipams.
- Galima tiksliai atkartoti smulkias detales ir tekstūras.
Trūkumai:
- Aukšta įrangos ir medžiagų kaina.
- Ribotesnis tinkamų medžiagų pasirinkimas.
- Kai kurios medžiagos gali būti jautrios aplinkos poveikiui ar ilgalaikiam UV spindulių poveikiui.
- Dažnai reikalingas papildomas atraminių medžiagų pašalinimas.
5. Powder Bed Fusion – miltelių sluoksnio sulydymas

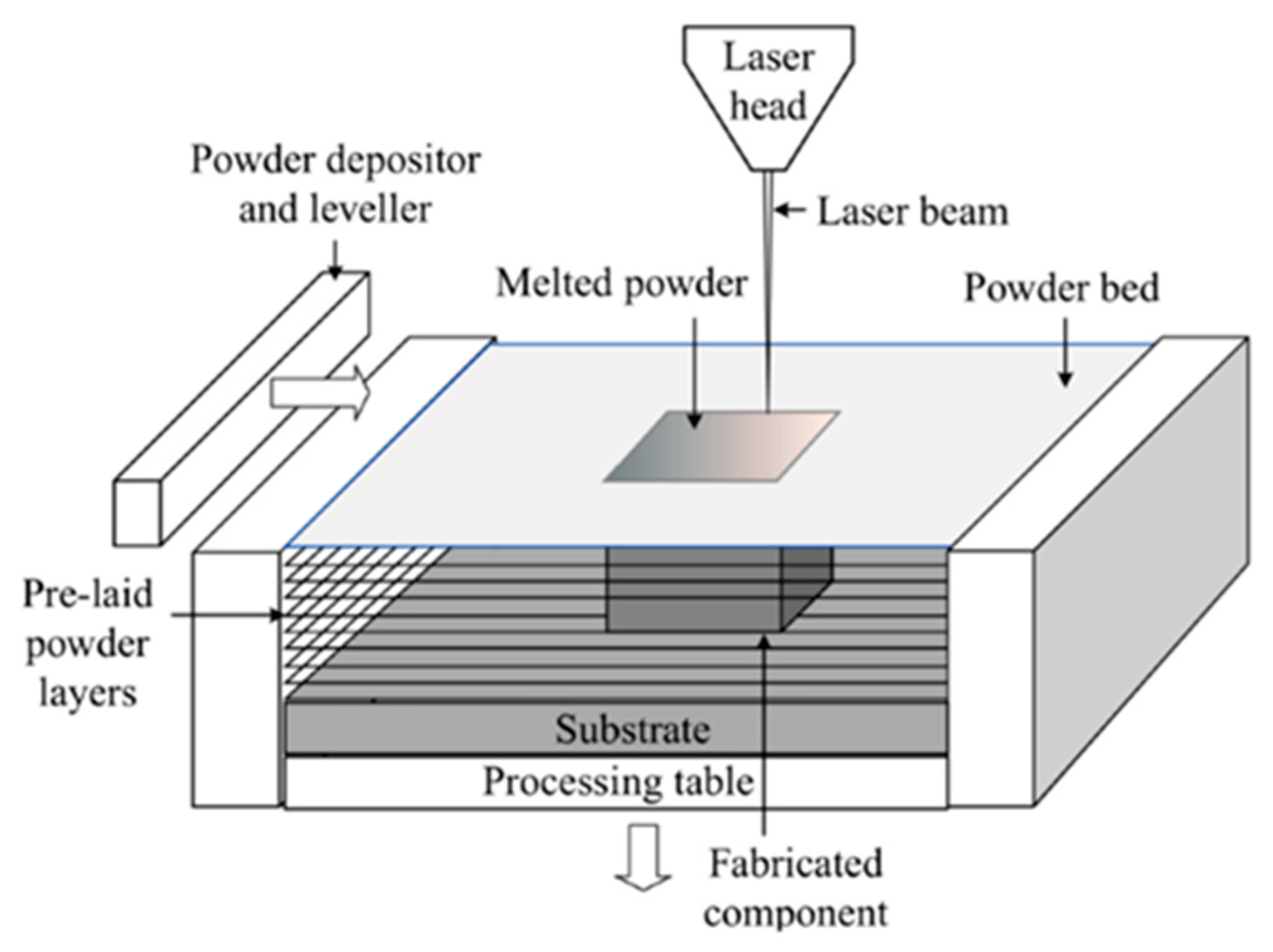

Powder Bed Fusion (PBF) – tai technologijų grupė, kurioje miltelių sluoksnyje esančios medžiagos dalelės selektyviai sulydomos arba sukepinamos naudojant energijos šaltinį.
Priklausomai nuo technologijos, naudojamas lazeris arba elektronų pluoštas. PBF metodai gali būti taikomi tiek polimerams, tiek metalams.
Metalų gamyboje plačiai naudojamos SLM, DMLS ir EBM technologijos, o polimerams – SLS.
Privalumai:
- Aukštas gaminių tikslumas ir detalumas.
- Didelė projektavimo laisvė ir galimybė gaminti sudėtingas geometrijas.
- Nereikia arba reikia mažiau tradicinių atraminių konstrukcijų, priklausomai nuo konkretaus proceso.
- Galima gaminti funkcines metalines ir polimerines detales.
Trūkumai:
- Aukšta įrangos ir eksploatacijos kaina.
- Reikalingas specialus miltelių tvarkymas ir saugos procesai.
- Spausdinimo procesas gali būti ilgesnis nei naudojant Material Extrusion.
- Po spausdinimo dažnai reikalingas papildomas apdorojimas.
6. Sheet Lamination – lakštų laminavimas

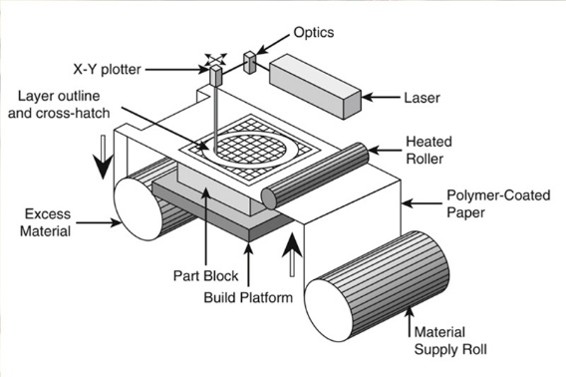

Sheet Lamination – adityviosios gamybos technologija, kai gaminys formuojamas sujungiant plonus medžiagos lakštus. Kiekvienas sluoksnis išpjaunamas arba suformuojamas pagal skaitmeninį modelį ir sujungiamas su ankstesniu sluoksniu.
Priklausomai nuo technologijos, gali būti naudojamas popierius, polimerinės plėvelės, metaliniai ar kiti lakštai.
Privalumai:
- Gali būti ekonomiškas didesnių objektų gamybos būdas.
- Palyginti greitas procesas.
- Galima naudoti skirtingų rūšių lakštines medžiagas.
- Galima integruoti skirtingas medžiagas ar spalvas.
- Tinka vizualiniams modeliams ir kai kurioms funkcinėms detalėms.
Trūkumai:
- Gaminio tikslumas priklauso nuo naudojamos technologijos ir lakšto storio.
- Reikalingas perteklinės medžiagos pašalinimas.
- Sudėtingesnėms geometrijoms gali būti taikomi projektavimo apribojimai.
- Sluoksnių sujungimo vietos gali turėti įtakos mechaninėms savybėms.
7. Vat Photopolymerization – vonelės fotopolimerizacija

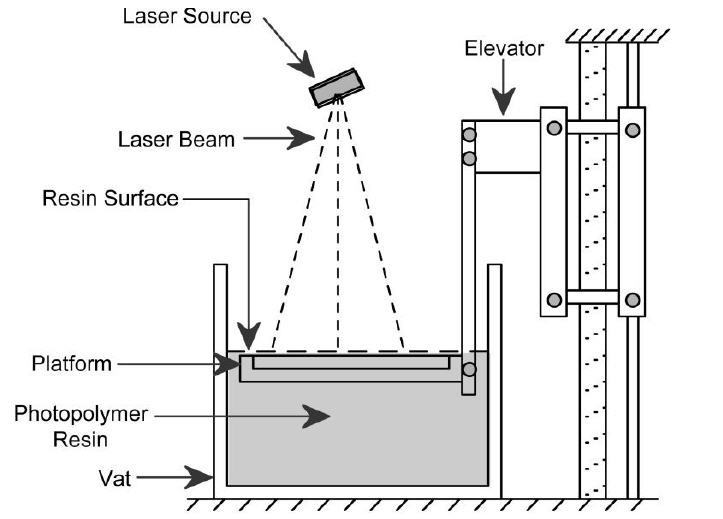

Vat Photopolymerization – tai 3D spausdinimo technologijų grupė, kurioje skysta fotopolimerinė derva selektyviai kietinama šviesos šaltiniu, dažniausiai UV lazeriu arba UV LED projekcija.
Šiai kategorijai priklauso SLA (Stereolithography), DLP (Digital Light Processing) ir MSLA (Masked Stereolithography) technologijos.
Privalumai:
- Labai aukštas detalumas ir tikslumas.
- Lygus ir kokybiškas paviršius.
- Platus specializuotų fotopolimerinių dervų pasirinkimas.
- Tinka vizualiniams prototipams, modeliams ir mažoms detalėms.
- Galima išgauti itin plonas sieneles ir smulkias paviršiaus detales.
Trūkumai:
- Po spausdinimo reikalingas papildomas gaminio plovimas ir kietinimas.
- Dervos ir nevisiškai sukietėjusios medžiagos reikalauja tinkamo tvarkymo.
- Kai kurios dervos gali būti trapios arba jautrios UV spinduliuotei.
- Spausdinant dažnai reikalingos atraminės konstrukcijos.
Kaip pasirinkti tinkamą 3D spausdinimo technologiją?
Nėra vienos technologijos, kuri būtų tinkamiausia visiems gaminiams. Pasirinkimas priklauso nuo detalės paskirties, naudojamos medžiagos, reikiamo tikslumo, paviršiaus kokybės, gaminio dydžio, gamybos kiekio ir biudžeto.
FDM dažnai pasirenkamas funkciniams prototipams ir didesnėms detalėms, SLA – kai svarbus detalumas ir paviršiaus kokybė, o SLS ar metalo PBF technologijos – sudėtingoms funkcinėms detalėms, kurioms reikalingos specifinės mechaninės savybės. Tuo tarpu Binder Jetting, DED, Material Jetting ar Sheet Lamination gali būti optimalus pasirinkimas specifiniams pramoniniams ir gamybiniams procesams.
Tinkamai pasirinkta adityviosios gamybos technologija leidžia efektyviau išnaudoti medžiagas, sumažinti gamybos laiką ir kaštus bei pagaminti sudėtingas detales, kurių gamyba tradiciniais metodais būtų sudėtinga ar brangi.
